高積紙揃機

ミューパイルジョガーmini

用紙を除電し、多品種小ロットに対応した省スペース型の高積紙揃機

カタログをみる

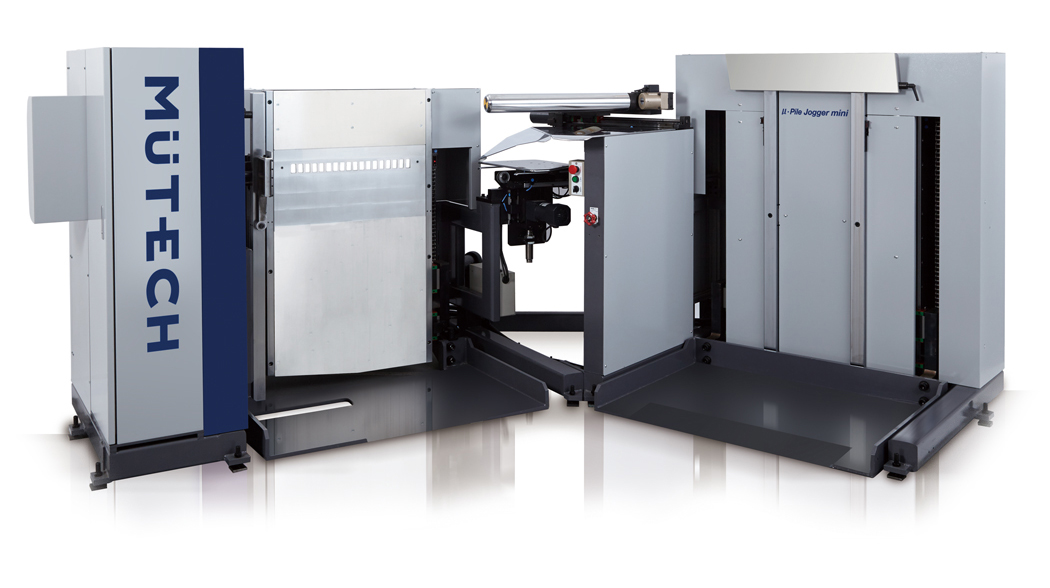

ミューパイルジョガーminiは、用紙を除電しながらワンプむき、反転、板取り、検品まで、すべての紙積み作業を一台で行える万能型の高積紙揃機。作業台がなく、紙当て定規の感覚で紙の出し入れができるため、早く手軽に作業できます。どのような種類の紙でも、機械が揃えるので、専門技術を必要としない紙積みが可能です。

>>紙揃機とは

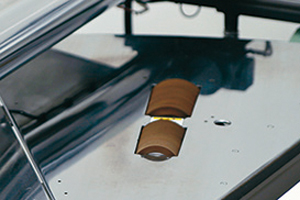

■ 除電エアによる静電気除去※特許出願中

静電気を帯びた紙はフィーダーストップの誘発、ピンホールの発生、デリバリー部での紙揃えの悪化になります。こうした問題を解決するには、紙と紙の間にきちんとエアーを入れることが重要です。 ミューパイルジョガーminiは、帯電除去成分を帯びたエアーをくわえ側から送る「除電エアー」をはじめ、2つの方向から効果的なエアーを送るダブルエアーを装備。ダブルエアーが静電気トラブルを防止する「印刷に最適な用紙(=Clean&Eco Paper)」を作ります。

Clean&Eco Paper(クリーン&エコペーパー)

プラスとマイナスのイオンの風を、紙の間に直接送り込むことで、静電気を除去。さらにイオンの風が紙に固着した紙粉を中和し一掃。この原理で仕上がった印刷前静電気除去された用紙を、
Clean&Eco Paper(クリーン&エコペーパー)といいます。 この用紙は除電メリットを最大限に引き出し、印刷質の安定化及び生産性の向上を実現しています。

■ 紙送り・紙押え装置

紙送りローラーに紙束を載せるだけで、112°の弧を描きながら揃え機に紙を自動的に運びます。紙押えは、操作盤にて、押え位置を1mm単位で設定可能。印刷面を傷つけず、紙ずれを防ぎます。全判から半裁まで対応します。

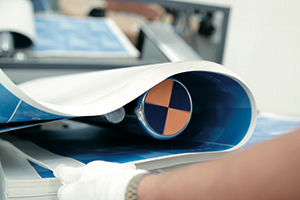

■ 反転移動装置

88mm径のローラー装置に紙を載せるだけでローラーが回転し、内径と外径の差で紙がさばけ、リフトから揃機へ紙を移送させます。反転ローラーは自動的に回転するので、紙をさばきながら反転作業が行えます。

  PJM-40(菊全判型) PJM-44(四六全判型)
適用紙範囲 最大紙寸法(mm) 939×646 1,090×788
最小紙寸法(mm)*1 636×470 788×545
紙厚(mm) 0.03~ 0.03~
紙積高(パレット含む)(mm) 850 / 1,150 *2 850 / 1,150 *2
所要電力 3相200V (2kW) 3相200V (3kW)
性能 処理能力
(枚/時)
60,000 60,000
揃え精度(mm) ±0,05 ±0,05
機械寸法 全長 (L)(mm) 3,141 3,503
全幅(W)(mm) 2,942 3,216
全高(H)(mm) 1,500 1,500
機械重量(kg) 2,200 2,400

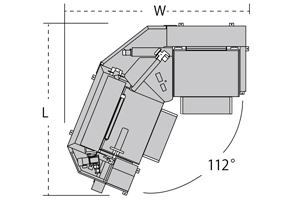

※人間工学に基づきリフト部と揃え機部の角度を体の負担が少ない112°に設定。
*1 手動運転の場合あらゆる最小サイズに対応します。
*2 自動運転停止後の追い積み可能高。
※製品は予告なく仕様を変更する場合がありますのでご了承ください。
