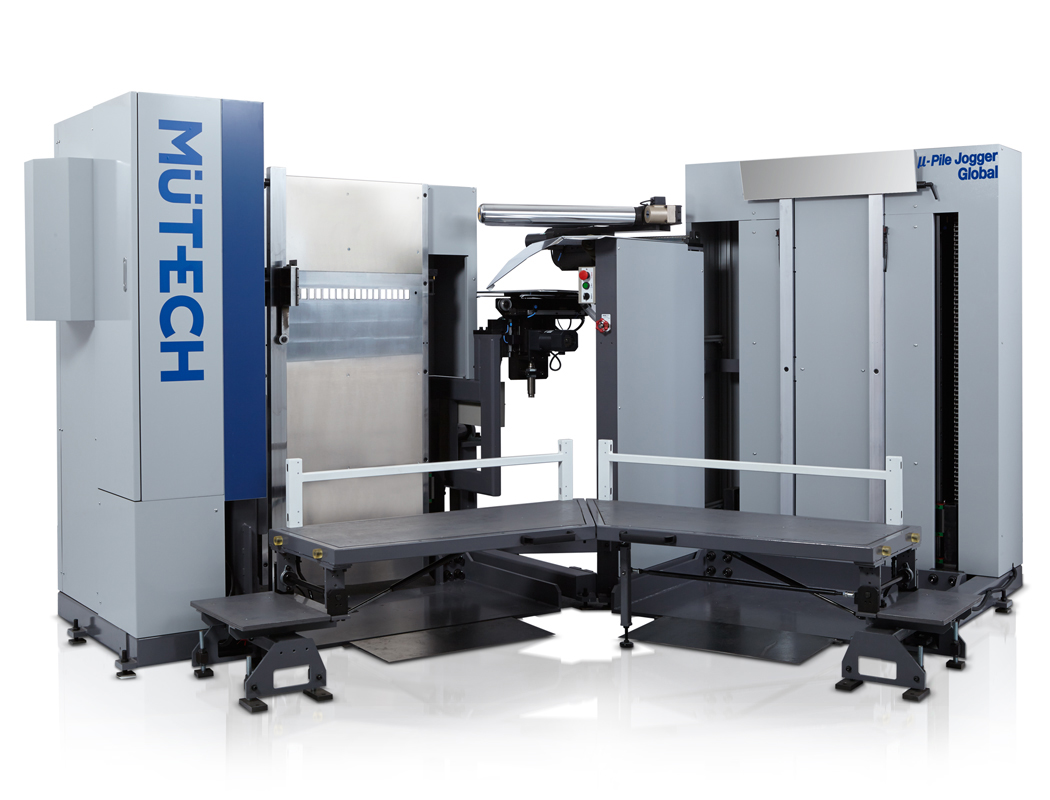

高積紙揃機
ミューパイルジョガーグローバル
安心・安全・耐久性、使いやすさに応えた高積紙揃機。
カタログをみる
■ エアによる静電気除去
静電気を帯びた紙はフィーダーストップの誘発、ピンホールの発生、デリバリー部での紙揃えの悪化になります。こうした問題を解決するには、印刷用紙を除電し、紙と紙の間にきちんとエアーを入れることが重要です。 ミューパイルジョガーは、イオンの成分を帯びたエアーをくわえ側から送る「除電エアー」が静電気トラブルを防止する「印刷に最適な用紙（=Clean&Eco Paper）」を作ります。
Clean&Eco Paper（クリーン＆エコペーパー）
プラスとマイナスのイオンの風を、紙の間に直接送り込むことで、静電気を除去。さらにイオンの風が紙に固着した紙粉を中和し一掃。この原理で仕上がった印刷前静電気除去された用紙を、
Clean&Eco Paper（クリーン＆エコペーパー）といいます。 この用紙は除電メリットを最大限に引き出し、印刷質の安定化及び生産性の向上を実現しています。

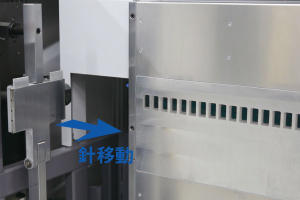

■ 針＋くわえＷ扇状振動・針移動装置
揃機に送られた紙に対し、最初は振動幅を大きく与え、徐々に振動幅を小さくしていく、ミューテック独自のＷ（ダブル）扇状振動方式により±５／１００ｍｍの高精度な紙揃えを実現。パレットを置くだけで紙揃えに最適な位置までセットできる針移動装置を搭載し面倒な数値入力も不要で初めて紙積みを行なう方でも簡単に操作することができます。
■ 紙送り・紙押え装置
ゴムローラーに紙束を載せるとリフトから揃機に手を添える程度で紙を送り込みます。送りローラーのスピードは作業者に合わせて7段階に調節でき、高齢者や女性など、力のない方でも簡単に紙積みを行えます。
■ 反転移動装置
88mm径のローラー装置に紙を載せるだけでローラーが回転し、内径と外径の差で紙がさばけ、リフトから揃機へ紙を移送させます。反転ローラーは自動的に回転するので、紙をさばきながら反転作業が行えます。
| 仕様 | PJG-40（菊全判型） | PJG-44（四六全判型） | |
|---|---|---|---|
| 適用紙範囲 | 最大紙寸法（mm） | 939×636 | 1,090×788 |
| 最小紙寸法（mm） | 636×470 | 788×545 | |
| 紙厚（mm） | 0.03～ | 0.03～ | |
| 紙積高（パレット含む）（mm） | 1,200/1,500 ※ | 1,200/1,500 ※ | |
| 所要電力 | 3相200V (3kW) | 3相200V (3kW) | |
| 性能 | 処理能力（枚／時） | 60,000 | 60,000 |
| 揃え精度（mm） | ±0.05 | ±0.05 | |
| 機械寸法 | 全長 （L）（mm） | 3,135 | 3,340 |
| 全幅（W）（mm） | 3,470 | 3,550 | |
| 全高（H）（mm） | 1,926 | 1,926 | |
| 機械重量（kg） | 2,860 | 3,120 | |
※自動運転停止後の追い積み可能高

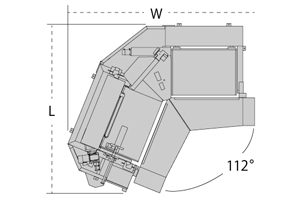

※人間工学に基づきリフト部と揃え機部の角度を体の負担が少ない112°に設定。
※製品は予告なく仕様を変更する場合がありますのでご了承ください。
